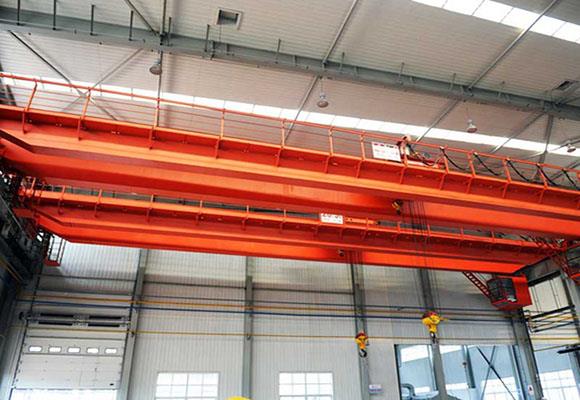

Explosion Proof Bridge Crane

Maklumat produk

Explosion Proof Bridge Crane

Penerangan

Double beam explosion proof troli crane memenuhi standard yang ditetapkan oleh GB3836.2-2000 Peralatan Listrik Letupan-bukti yang Bekerja dalam Alam Gas Letupan Part-2: Kren-bukti kren. Kren itu telah memperoleh Sijil Kalis letupan selepas lulus peperiksaan oleh unit yang ditetapkan oleh kerajaan untuk menguji produk bukti letupan. Tanda-tanda letupan adalah ExdⅡCT4 masing-masing.

Produk ini sesuai untuk kawasan di mana letupan, penghantaran tidak lebih tinggi daripada ⅡB atau ⅡC dan kumpulan suhu pencucuhan gas mudah terbakar atau campuran stim dan gas tidak lebih rendah daripada T4. Zon berbahaya yang berkenaan ialah zon 1 dan zon 2 (sila rujuk kepada GB3836.1-2000 untuk maklumat lanjut).

Produk ini biasanya dikawal di atas tanah, tetapi kawalan dari kabin pemandu juga dibenarkan. Gred kerja adalah perantaraan.

Spesifikasi

Kapasiti	T	5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m	16m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	19.6 (14.6)
Kelajuan perjalanan Crane	m / min	22.3 (12)
Berat keseluruhan	kg	12700	14200	16100	18600	21000	25400	28500	31400
Maks. Beban roda	KN	72	78	84	92	97	109	117	124
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	10
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	1763
Rel atas ke pusat cangkuk	H4	71
Jarak asas kren	W	3400			3550		5000
Lebar kren	B	5054			5204		5948
Jarak kereta troli	K	1400
Hook meninggalkan batasan	S1	800
Hook hak ketat	S2	1250

Kapasiti	T	10
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m	16m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	20.5 (14.6)
Kelajuan perjalanan Crane	m / min	22.3 (12)					19 (14.5)
Berat keseluruhan	kg	14300	16100	18900	20600	23200	27600	31000	34400
Maks. Beban roda	KN	101	108	117	122	126	135	144	152
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	15.5
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	1800
Rel atas ke pusat cangkuk	H4	602/552
Jarak asas kren	W	4050					5000
Lebar kren	B	5704			5882		5948
Jarak kereta troli	K	2000
Hook meninggalkan batasan	S1	1050
Hook hak ketat	S2	1300

Kapasiti	T	16 / 3.2
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m / a	16m / 18m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	20.5 (13)
Kelajuan perjalanan Crane	m / min	19 (14.5)					17 (14.5)
Berat keseluruhan	kg	19100	20300	23400	26400	28800	33100	36300	39400
Maks. Beban roda	KN	138	146	152	166	173	185	194	203
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	23.9 (23.2)
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	2043/2043
Rel atas ke pusat cangkuk	H4	860/780
Jarak asas kren	W	4000			4100		5000
Lebar kren	B	5864			5928		6438
Jarak kereta troli	K	2000
Hook meninggalkan batasan	S1 / S2	1040/1850
Hook hak ketat	S3 / S4	1500/2310

Kapasiti	T	20/5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m / a	12m / 14m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	20.5 (14.6)
Kelajuan perjalanan Crane	m / min	19 (14.5)					17 (14.5)
Berat keseluruhan	kg	19900	21300	23500	27700	30300	34600	38300	41500
Maks. Beban roda	KN	160	167	176	189	197	209	220	229
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	25.7 (25)
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	2045/2045
Rel atas ke pusat cangkuk	H4	858/858
Jarak asas kren	W	4000			4100		5000
Lebar kren	B	5864			5928		6438
Jarak kereta troli	K	2000
Hook meninggalkan batasan	S1 / S2	1030/1930
Hook hak ketat	S3 / S4	1420/2320

Kapasiti	T	32/5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m / a	16m / 18m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	20 (12.3)
Kelajuan perjalanan Crane	m / min	17 (14.5)					19.4 (14.5)
Berat keseluruhan	kg	26900	28600	32100	35500	39800	44900	49200	52700
Maks. Beban roda	KN	234	248	260	275	287	303	314	325
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	42.2 (40.7)			43.6 (40.7)
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	2230
Rel atas ke pusat cangkuk	H4	800
Jarak asas kren	W	4650			4700		5000
Lebar kren	B	6478			6628		6928
Jarak kereta troli	K	2500
Hook meninggalkan batasan	S1 / S2	1070/2050
Hook hak ketat	S3 / S4	1700/2680

Kapasiti	T	50/10
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m / a	12m / 16m
Kelajuan mengangkat	m / min	15.5
Kelajuan perjalanan troli	m / min	19.1 (15.3)
Kelajuan perjalanan Crane	m / min	19.4 (14.4)					19.3 (14.4)
Berat keseluruhan	kg	35300	37800	42000	46100	50100	55600	59600	64900
Maks. Beban roda	KN	333	354	373	385	404	421	434	450
Rail disyorkan	Model	43kg / m
Jumlah kuasa motor	kw	23.9 (23.2)
Dimensi utama (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	2744			2750
Rel atas ke pusat cangkuk	H4	1020			1014
Jarak asas kren	W	4800					5000
Lebar kren	B	6828			6858		7058
Jarak kereta troli	K	2500
Hook meninggalkan batasan	S1 / S2	1005/2200
Hook hak ketat	S3 / S4	2000/3195

Kapasiti	T	75/20
Span	m	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Ketinggian mengangkat	m / a	20/22
Kelajuan mengangkat	m / min	1.86 / 4.2
Kelajuan perjalanan troli	m / min	10
Kelajuan perjalanan Crane	m / min	15.4; (9.88)				15.7 (9.9)
Berat keseluruhan	kg	26900	28600	32100	35500	39800	44900	49200
Maks. Beban roda	KN	219	302	314	324	333	345	356
Rail disyorkan	Model	43kg / m
Dimensi utama (mm)	Span (m)	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Rel atas ke atas kren	H	3422	3422	3426	3430	3428	3432	3434
Rel atas ke pusat cangkuk	H4	1588	1588	1584	1580	1582	1578	1576
