Tali Wayar Keluli Elektrik

Tali Wayar Keluli Elektrik

Penerangan

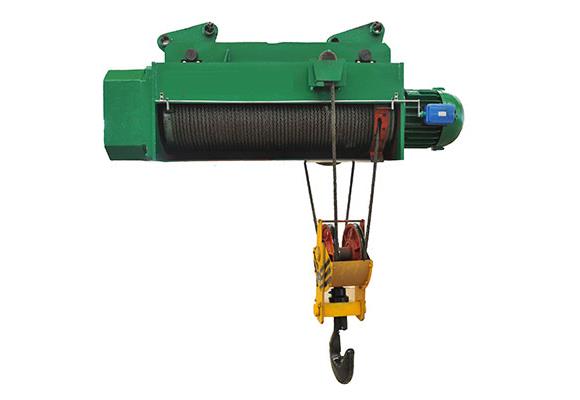

Jenis CD Electric Wire Rope Hoist adalah peralatan mengangkat bersaiz kecil. Yang boleh dipasang pada semua jenis kren, seperti kren gantri, kren overhead, kren jib dan kren khusus lain untuk mengangkat semua jenis bahan. Dengan pengubahsuaian kecil, ia juga boleh digunakan sebagai winch. Apa lagi, ia boleh dipasang dengan mudah dengan ketinggian yang berbeza dengan kawalan tangan.

Sebagai jenis peralatan mengangkat umum, model CD1 / MD1 elektrik dilengkapi dengan pelindung Had Atas / Bawah untuk memastikan operasi yang selamat. Ia digunakan secara meluas dalam pengendalian bahan dan penghantaran muatan di kilang, bidang lombong, tapak paving kereta api, stesen barang dan gudang Ini adalah mekanisme mengangkat prestasi yang baik dalam meningkatkan kecekapan kerja dan memperbaiki keadaan kerja.

Sebagai peralatan mengangkat bersaiz kecil, ia mempunyai kelebihan struktur padat, ringan, kelantangan kecil, Dimensi Antarabangsa, mudah untuk digunakan dan lain-lain. Reducer mengamalkan reka bentuk pemacu permukaan gigi yang keras, yang menikmati jangka hayat yang panjang dan kecekapan mekanikal yang tinggi Motor ini mengguna pakai motor brek motor rotor, dengan peranti had keselamatan dua hala dan ke bawah.

Terdapat hanya satu CD yang mengangkat tali dawai keluli elektrik; MD1 Electric Wire Rope Hoist adalah cepat dan perlahan dua jenis kelajuan angkat, secara berterusan dan tepat, untuk perhimpunan yang lebih tepat.

Jenis CD Electric Wire Rope Hoist hanya mempunyai satu kelajuan biasa, yang boleh memenuhi permohonan biasa manakala MD jenis Electric Wire Rope Hoist memiliki dua kelajuan: kelajuan normal dan kelajuan rendah.

Apabila jenis MD berada dalam kelajuan rendah, ia boleh melakukan pemuatan dan pemutusan yang tepat, memunggah kotak pasir, penyelenggaraan alat mesin dan lain-lain. Model MD Electric Wire Rope Hoist lebih banyak digunakan daripada model CD.

ciri-ciri

Roller

Roller diperbuat daripada paip lancar berkualiti tinggi dan menghantar kuasa melalui spline. Kesnya diperbuat daripada plat keluli yang dikimpal. Ini adalah bahagian teras dari angkat.

Hook

Cangkuk dipalsukan dan disambungkan ke perhimpunan pulley melalui galas bola teras, jadi cangkuk boleh berputar dengan bebas.

Cangkuk tidak lebih daripada 5ton kapasiti mengangkat adalah gaya tunggal pulley dan di atas 10ton adalah gaya double-pulley.

Tali dawai

Mengamalkan tali wayar kekuatan tinggi dengan kekuatan tegangan 1770 Mpa ,, prestasi keselamatan yang baik dan hayat perkhidmatan yang panjang.

Panduan tali

Panduan tali standard diperbuat daripada keluli Q235b.

Motor angkat

Motor angkat dengan daya traktif yang besar digunakan untuk mematuhi perjalanan terus kerap semasa bekerja tanpa henti.

Model CD1 tali dawai elektrik dilengkapi dengan gaya kelajuan tunggal ZD, manakala MD1 dilengkapi dengan motor kelajuan berganda ZDS gaya.

Perbezaan antara kelajuan biasa dan kelajuan rendah ialah 10: 1.

Pengurangan

Gear dan paksi diperbuat daripada keluli aloi atau keluli karbon yang berkelayakan. Semua pengurangan menggunakan gear serong 3 tingkat. Rawatan haba yang betul dilakukan untuk memastikan kebolehpercayaan dan hayat perkhidmatan mereka. Akhir sekali, badan kotak dan penutup kotak terbuat dari besi tempa. Kedua-duanya sangat goncang-mengurangkan dan dimeterai dengan ketat.

Peralatan elektrik

Mekanisme elektrik terdiri dari kotak kawalan elektrik, pembatas, tombol switch, menghubungkan kawat dll.

Mengikut arah yang ditandakan pada suis butang, tekan butang dengan betul dan kawalan angkat melalui on-and-off relay dalam kotak kawalan. Voltan operasi biasanya 36V.

Perlindungan keselamatan

* Pengendal pemacu gear yang tepat digunakan sebagai had atas dan bawah, yang boleh dengan luka dipotong litar kuasa jika cangkuk bergerak ke had atas atau bawah untuk menghentikan motor.

* Pelindung beban yang lebih besar: angkat tali dawai elektrik menggunakan pelindung beban elektronik, sehingga berat mengangkat total tidak akan melebihi berat mengangkat nilai; jika daya tarikan tali keluli adalah lebih daripada 105% daripada kapasiti undian, peranti pelindung beban akan memotong gelung mengangkat secara automatik.

* Perlindungan berhenti kecemasan

* Perlindungan lebih dari haba motor angkat

* Perlindungan lebih semasa

* Tahap perlindungan

* Voltan perlindungan yang lebih rendah

Cara kawalan

Kawalan garis pendahulu

a.36V keselamatan voltan kawalan untuk manusia.

b.Easy untuk mengawal, tiada pemandu tambahan diperlukan, beroperasi berikutan perjalanan angkat

c. Butang langkah ganda dengan kecemasan untuk mencapai keselamatan berhenti

d.Kedubung dengan troli elektrik yang digantung di bawah troli

e.Protection class IP54 IP55

f.Operasi perniagaan tidak kurang daripada 500,000 kali

Alat kawalan jauh

a.Taiwan Yuding atau jenama terkenal dunia,

b.24V keselamatan voltan kawalan untuk manusia.

c.Remote jarak: tidak kurang daripada 100 meter,

d.Easy untuk mengawal, tidak ada pemandu tambahan yang diperlukan, untuk beroperasi lebih bebas di lapangan

e. Beribu ribu titik kekerapan sambungan, tidak mengganggu satu sama lain

f.Two langkah butang tekan atau stesen joystick dengan henti kecemasan.

g.Protection class IP54 IP55

H. Kehidupan operasi: tidak kurang daripada 500,000 kali

Piawaian reka bentuk

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Spesifikasi

Nota: Ketinggian mengangkat boleh disesuaikan iaitu 6m, 9m, 20m

Nota: Ketinggian mengangkat boleh disesuaikan iaitu 6m, 9m, 20m
